Как сделать седло для трубы под углом 90 градусов

Как сделать седло для трубы под углом 90 градусов

Иногда в дачных, гаражных или домашних условиях необходимо сварить две трубы, так, чтобы торцевая часть одной плотно, без зазоров прилегала к цилиндрической образующей другой. Только в этом случае соединение сваркой или пайкой получится прочным и герметичным.
На производстве такая операция выполняется фрезой на станке.

Как сделать седло для трубы под углом 90 градусов

В домашних условиях есть простой метод, который позволяет решить эту проблему с хорошим качеством, при минимальном наборе оборудования.

Подготовка


Воспользуемся отрезным кругом, установленным консольно на валу электромотора или углошлифовальной машинкой надежно закрепленной на верстаке.
Установим рабочий стол, так, чтобы его плоскость была параллельна оси, на которой вращается отрезной диск.
Как сделать седло для трубы под углом 90 градусов

Как сделать седло для трубы под углом 90 градусов

Сместим рабочий стол вниз по высоте на половину внешнего диаметра обрабатываемой трубы. Этим мы добьемся симметричности обработки торца.

Разметка профиля торца

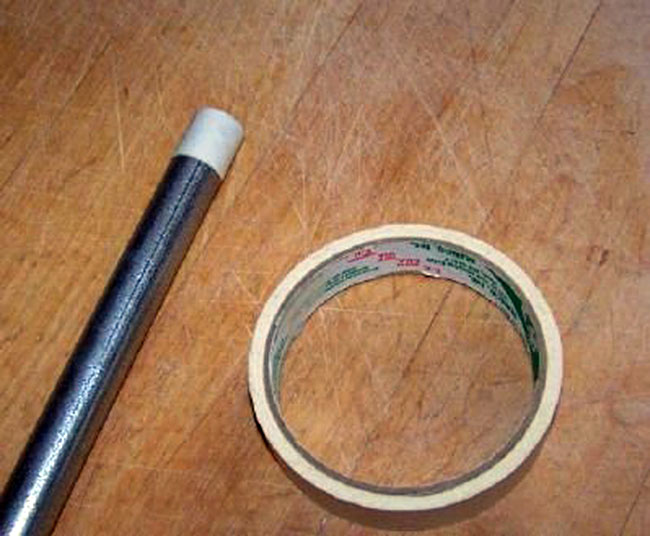

Для удобства обматываем конец трубы белым бумажным малярным скотчем.
Как сделать седло для трубы под углом 90 градусов

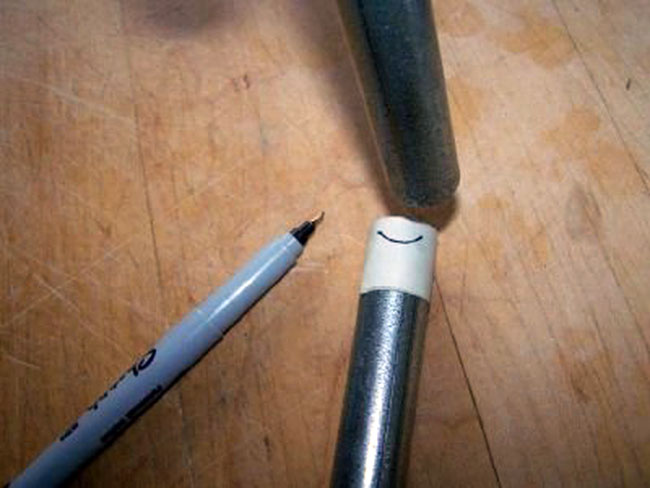

На его поверхности черным маркером или карандашом наносим профиль реза.
Как сделать седло для трубы под углом 90 градусов

В идеале он должен соответствовать цилиндрической образующей ответной части трубки.
Как сделать седло для трубы под углом 90 градусов

Абсолютной точности разметки не требуется. Требуемый профиль получится при последующей обработке.

Обработка


Укладываем деталь на поверхность стола, запускаем двигатель диска, и начинаем снимать лишний металл с торцевой поверхности, ориентируясь на разметку.
Как сделать седло для трубы под углом 90 градусов

Крепче держите деталь, не давайте ей кататься по столу!
Работайте не торопясь, снимайте металл в несколько переходов, как можно аккуратнее.

Подгонка

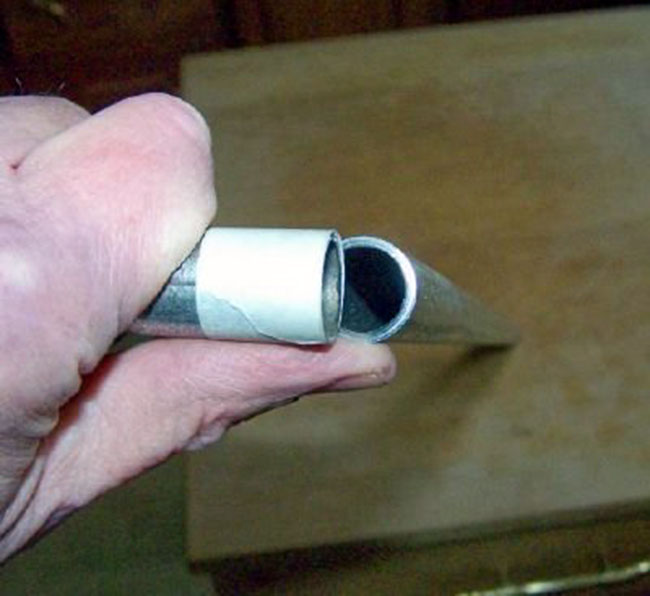

Проверим полученный профиль, приложив его к образующей второй трубы.
Как сделать седло для трубы под углом 90 градусов

Зазоры пока еще большие. Не беда, продолжайте подгонку. Постепенно профиль станет подходить к поверхности второй трубы плотно, с минимальными зазорами.
Как сделать седло для трубы под углом 90 градусов

Финиш

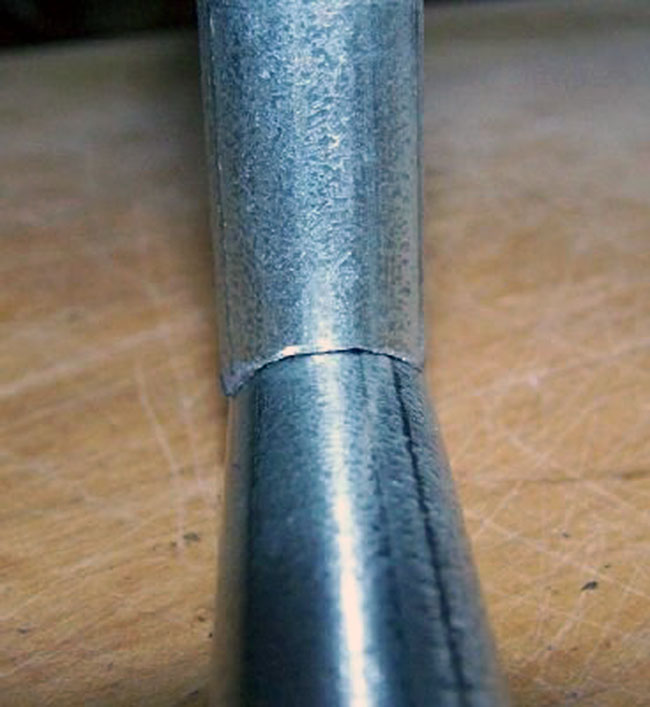

Результат получился очень хорошим, зазоры минимальны, теперь можно сваривать или паять.
Для серийного производства метод не подойдет из-за большой трудоемкости, но для нужд личного хозяйства подходит оптимально.
Набравшись опыта, натренировав глазомер, набив руку, можно научиться обрабатывать торцы труб при соединениях отличных от 90 градусов.

Важное по технике безопасности!


Желательно, чтобы диск имел защитный кожух, на углошлифовальных машинках он установлен изначально.
Глаза и лицо надо защитить очками, а лучше прозрачной маской. Весь мир давно уже работает в них!
На руки необходимо одеть перчатки, лучше спилковые. Успехов в работе!
