Ручной генератор на 220 В из микроволновки

Ручной генератор на 220 В из микроволновки

С помощью этого маленького карманного генератора можно сразу зарядить не один, а несколько сотовых телефонов, зажечь светодиодную лампу, возможны и другие его применения, которые не пришли мне в голову. Он вырабатывает чистое синусоидальное напряжение порядка 120-230 В (зависит от скорости вращения) и выдает мощность в районе 3-5 Вт частотой 50 Гц, что важно.
Фактически это микро электростанция у вас в кармане. Возьмите ее в поход и у вас будет 100% источник который никогда не разрядится.

Понадобится

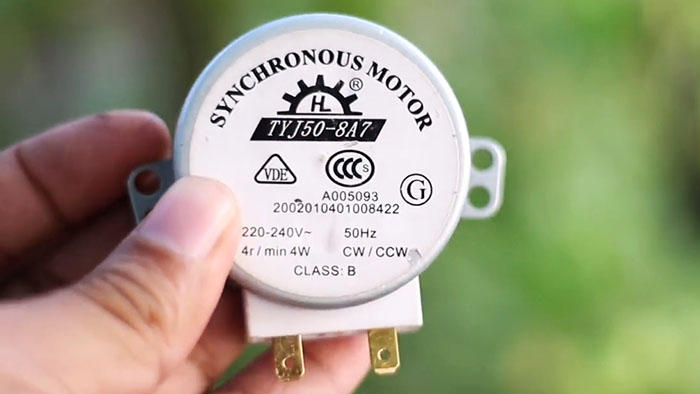

Привод поддона от микроволновой печи.
Ручной генератор на 220 В из микроволновки

Он крутит тарелку и работает от напряжения сети. На вид это плоский электродвигатель со сдвинутым от центра валом - это из-за встроенного в него редуктора. Вся особенность его в том, что он так же работает и в обратном направлении: при вращении вырабатывает электрический ток.
Ручной генератор на 220 В из микроволновки

Для корпуса будем использовать пластиковую баночку из под крема.
Ручной генератор на 220 В из микроволновки

Как сделать ручной генератор на 220 В


В крышке сверлим отверстие под вал электромотора.
Ручной генератор на 220 В из микроволновки

Ручной генератор на 220 В из микроволновки

Пробуем установить его туда, но пока не закрепляем.
Ручной генератор на 220 В из микроволновки

Необходимо найти ручку от усилителя, она хорошо наденется на вал, так как форма выемок очень похожа.
Ручной генератор на 220 В из микроволновки

Пробуем вращать вал, если все идет легко, значит ручка сидит нормально.
Ручной генератор на 220 В из микроволновки

К светодиоду последовательно припаиваем резистор сопротивлением 100-200 кОм. Надеваем термоусадку и обдуваем феном.
Ручной генератор на 220 В из микроволновки

Сделаем в крышке отверстие под светодиод. Он будет показывать наличие работы и отдачу напряжения.
Ручной генератор на 220 В из микроволновки

Припаяем контакты к генератору.
Ручной генератор на 220 В из микроволновки

В качестве розетки возьмем переходную вилку.
Ручной генератор на 220 В из микроволновки

Паяльником проделаем отверстия под ее контакты.
Ручной генератор на 220 В из микроволновки

Подключимся к контактам и заизолируем их.
Ручной генератор на 220 В из микроволновки

Устанавливаем на место.
Ручной генератор на 220 В из микроволновки

Припаиваем вывода к генератору.
Ручной генератор на 220 В из микроволновки

Производим сборку. Все элементы сажаем на эпоксидный клей, чтобы все держалось надежно. Закрываем корпус.
Ручной генератор на 220 В из микроволновки

Чтобы проще вращать динамо машину сделаем ручку. Для этого из металла отрежем длинную полоску.
Ручной генератор на 220 В из микроволновки

Проделаем отверстие под ручку.
Ручной генератор на 220 В из микроволновки

Ручной генератор на 220 В из микроволновки

Колпачок от шариковой ручки будет играть роль шарнира.
Ручной генератор на 220 В из микроволновки

Отпилим краешек.
Ручной генератор на 220 В из микроволновки

Собираем ручку.
Ручной генератор на 220 В из микроволновки

Приклеиваем ее на эпоксидный клей.
Ручной генератор на 220 В из микроволновки

Проверяем работу - светодиод светится.
Ручной генератор на 220 В из микроволновки

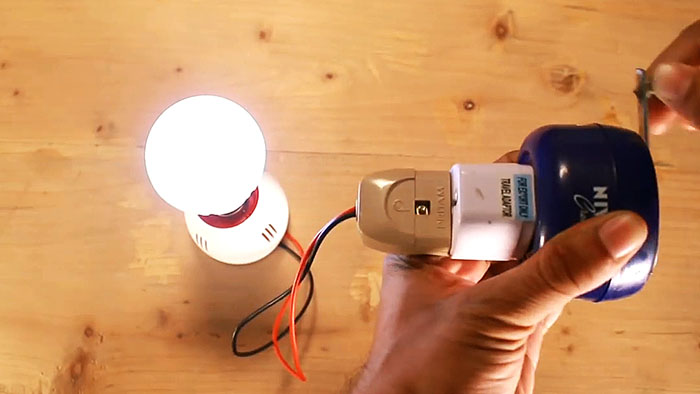

Производим проверку на реальной нагрузке. В ее роли будет лампочка на 220В.
Ручной генератор на 220 В из микроволновки

Подключаем, горит хорошо.
Ручной генератор на 220 В из микроволновки

Теперь пробуем заряжать телефон.
Ручной генератор на 220 В из микроволновки

Зарядка идет. А теперь все вместе.
Ручной генератор на 220 В из микроволновки

Мощности вполне хватает!
Благодаря встроенному в двигатель редуктору, вращать вал с большой скоростью не нужно. Спокойное вращение с размеренной частотой сильно не нагрузит ваши руки, от чего можно питать свои нагрузки продолжительное время.

Смотрите видео
