Что можно сделать из пульта дистанционного управления

Обычный путь домашнего мастера: необходимо некое устройство, начинаем поиски материалов и технологии изготовления. Мы же рассмотрим вариант с точностью до наоборот: имеется исходная заготовка (исправный, но не нужный пульт ДУ), но непонятно, как его применить.
Любой инфракрасный пульт управления построен на генерации высокочастотного сигнала, содержащего информацию.
Стало быть, в его схеме есть генератор, и устройство передачи информации: ИК светодиод. Если вместо излучателя подключить иное устройство, можно расширить сферу применения пульта, и вдохнуть новую жизнь в старый девайс.
Проверка работоспособности

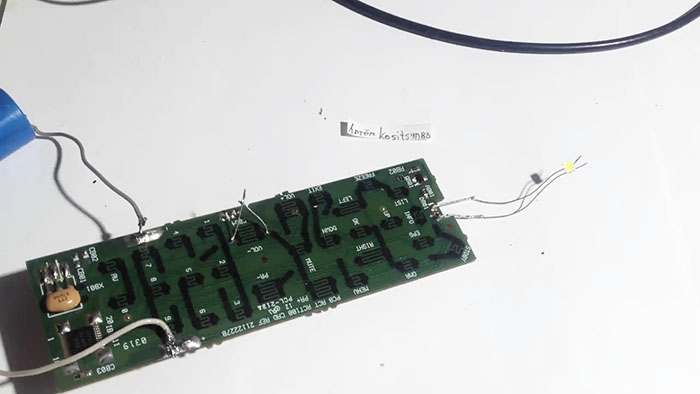

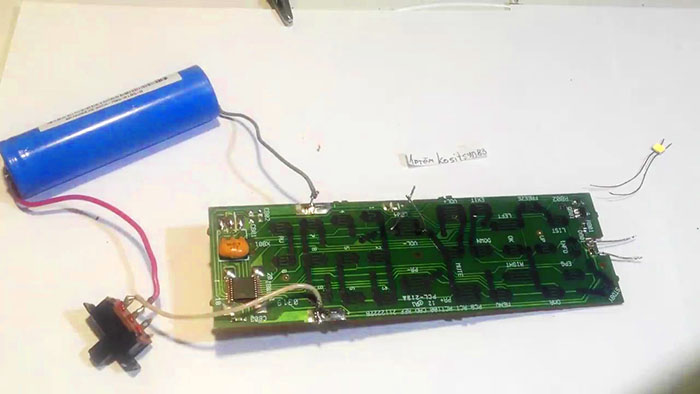

Удаляем инфракрасный светодиод, подключаем питание и замыкаем любую кнопку на схеме пульта (соединяем дорожки на плате).
Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

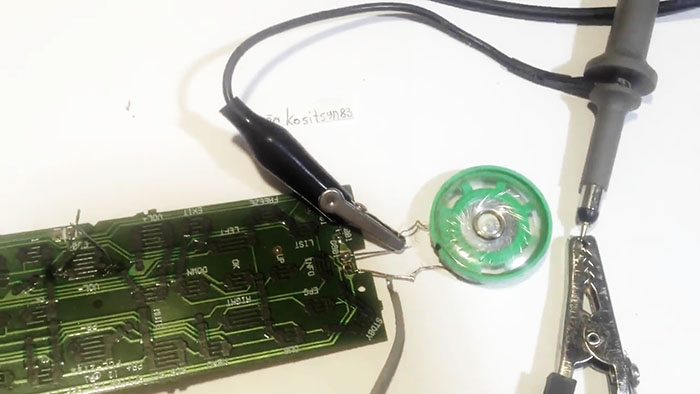

Подключаем на выход динамик – он издает звук, в соответствии с частотой генератора.
Что можно сделать из пульта дистанционного управления

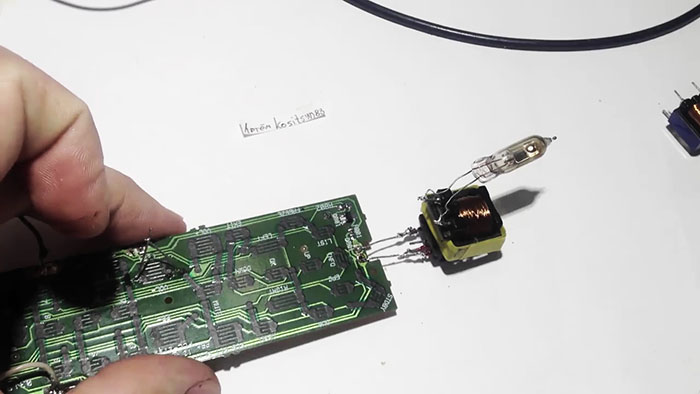

Если к выходу подключить обычный (не ИК) светодиод, мы увидим интенсивное мигание. Подключив к выходу высокочастотный трансформатор от импульсного блока питания, можно зажечь неоновую лампу.

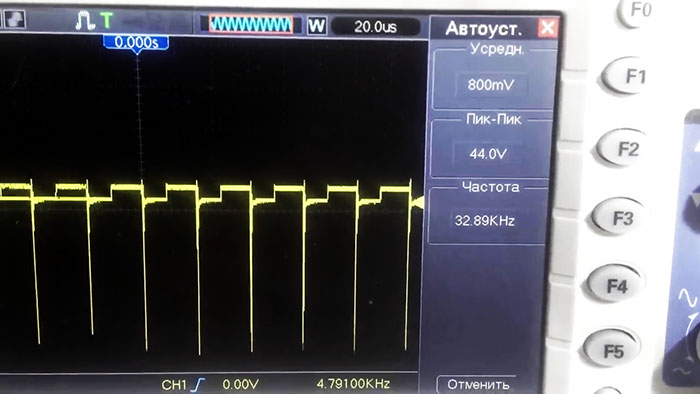

Подключаем осциллограф. Измеренная частота составляет 32 кГц (этот параметр может быть иным), пиковое напряжение порядка 45 V. Стало быть, данная схема может использоваться для серьезных поделок.
Что можно сделать из пульта дистанционного управления

Практическое применение:


Мигалка стробоскоп


Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

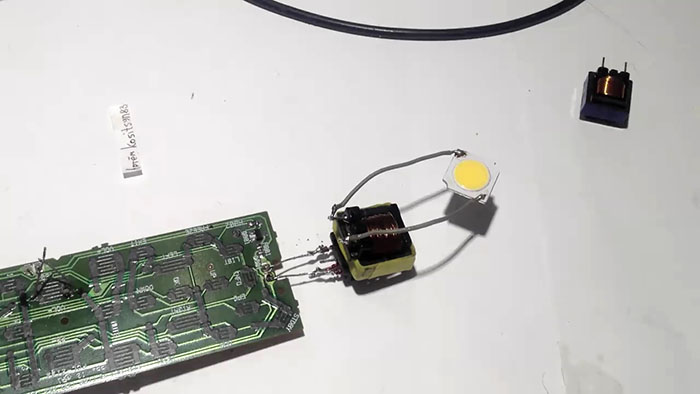

На выход схемы можно подключить обычный светодиод, или более мощную сборку (с напряжением питания 35 V) с помощью ВЧ трансформатора. Повышающий трансформатор с характеристиками: первичная обмотка 10-12 витков, вторичная 300-350 витков, обеспечит надежный запуск мощного LED элемента. Можно собрать эффективное средство шоковой самозащиты.
Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Высоковольтный генератор искры

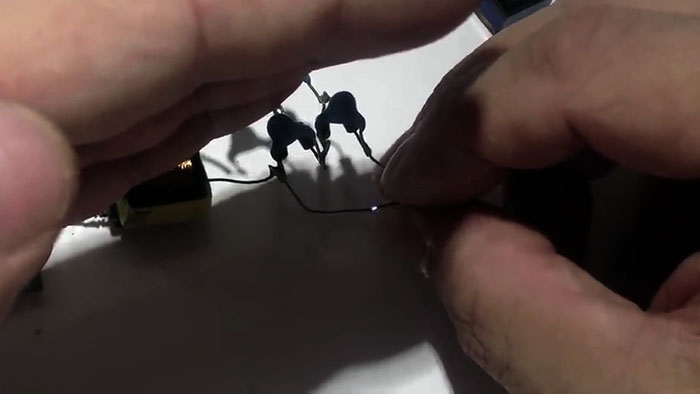

Развивая идею с повышающим трансформатором, собираем многокаскадный умножитель напряжения. С помощью конденсаторов небольшой мощности и диодов, легко добиваемся 2-3 мм высоковольтного разряда. Увеличив каскадность, можно добиться искры длиной 15-20 мм. Правда, при этом генератор будет работать с превышением нагрузки.
Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Детектор скрытой проводки

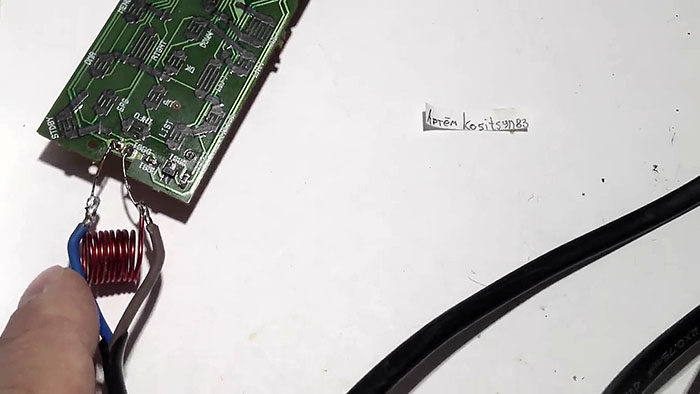

Мы можем генерировать высокочастотные импульсы, и передавать их с помощью антенны. Если в качестве антенного полотна использовать комнатную проводку, можно поймать сигнал с помощью обычного радиоприемника длинноволнового диапазона. Для этого подключаем катушку из 10-15 витков на выход схемы. Параллельно припаиваем обычный сетевой провод с вилкой.
Что можно сделать из пульта дистанционного управления

Важно! При проверке скрытой проводки, электропитание на объекте должно быть отключено полностью. Иначе можно получить поражение электротоком, не говоря уже о сгорании самодельного «прибора».

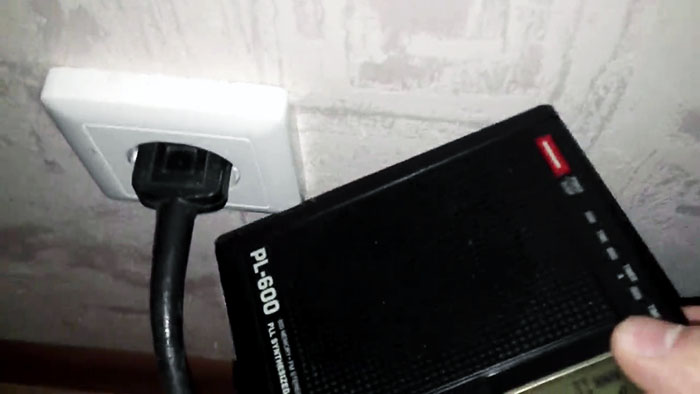

При включении схемы, генерируемый сигнал высокой частоты через розетку поступает на все провода в стенах помещения. При помощи радиоприемника легко отыскать маршрут скрытой проводки.
Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Демонстрационное применение, не имеющее практического смысла

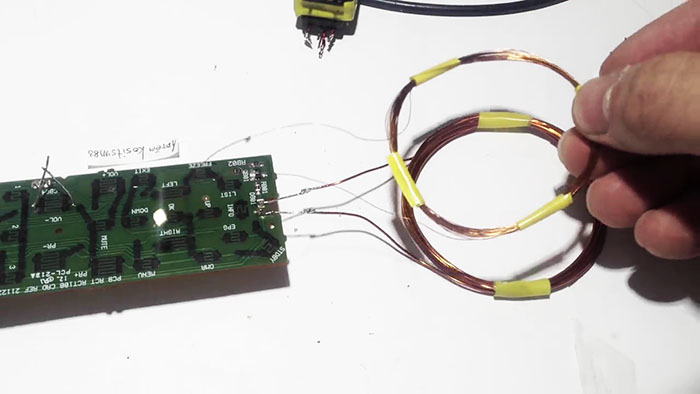

Две катушки большого диаметра (100-120 мм), демонстрируют индуктивную передачу электроэнергии на расстоянии. Так работают беспроводные зарядные устройства для смартфонов. Первичная катушка припаивается к выходу платы пульта. Вторая катушка с нагрузкой (светодиод) подносится к первой, диод светится.
Что можно сделать из пульта дистанционного управления

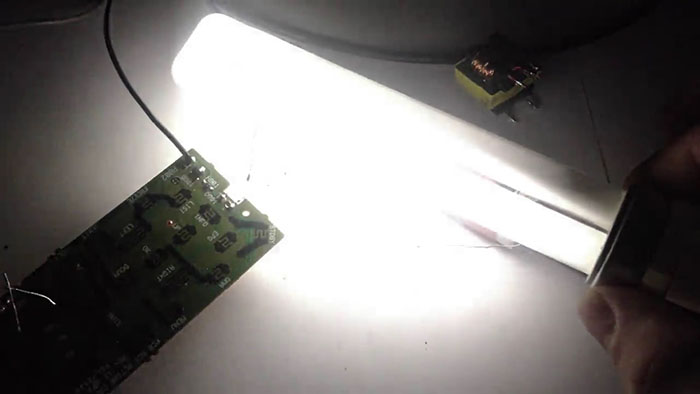

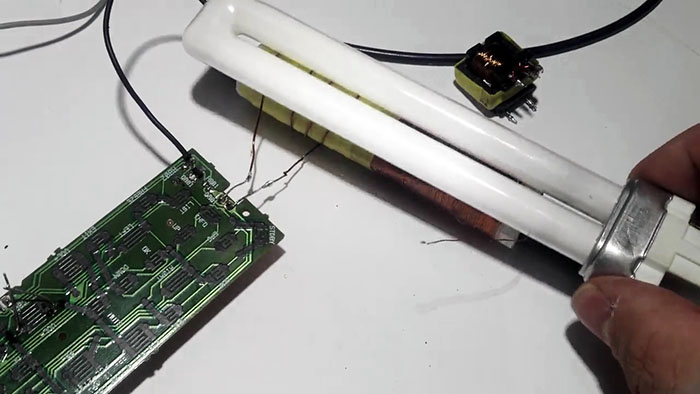

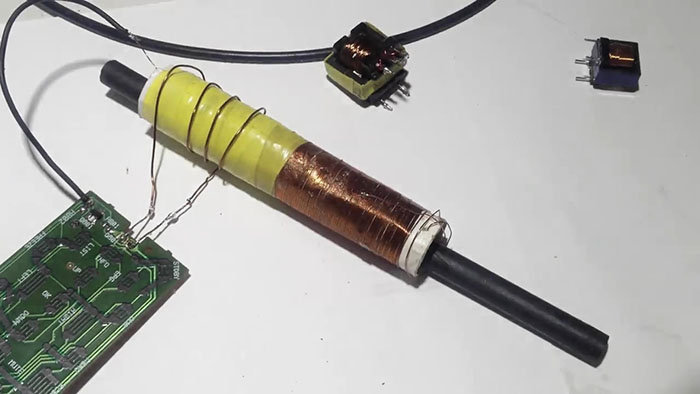

Намотав катушку на бумажной трубке, можно собрать генератор высокочастотного поля. Первичная обмотка (4-5 витков) подключается к выходу схемы, вторичная (300-400 витков) одним концом подключается к базе выходного транзистора на плате. Второй конец свободный. При введении ферритового стержня, генерируется электрическое поле, способное зажечь люминесцентную лампу.
Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Что можно сделать из пульта дистанционного управления

Итог:


Единственным недостатком подобных самоделок является низкая надежность. Это компенсируется условной бесплатностью материалов.
Для соблюдения мер безопасности при создании электрошокера, необходимо использовать прочный диэлектрический корпус.

Смотрите видео
